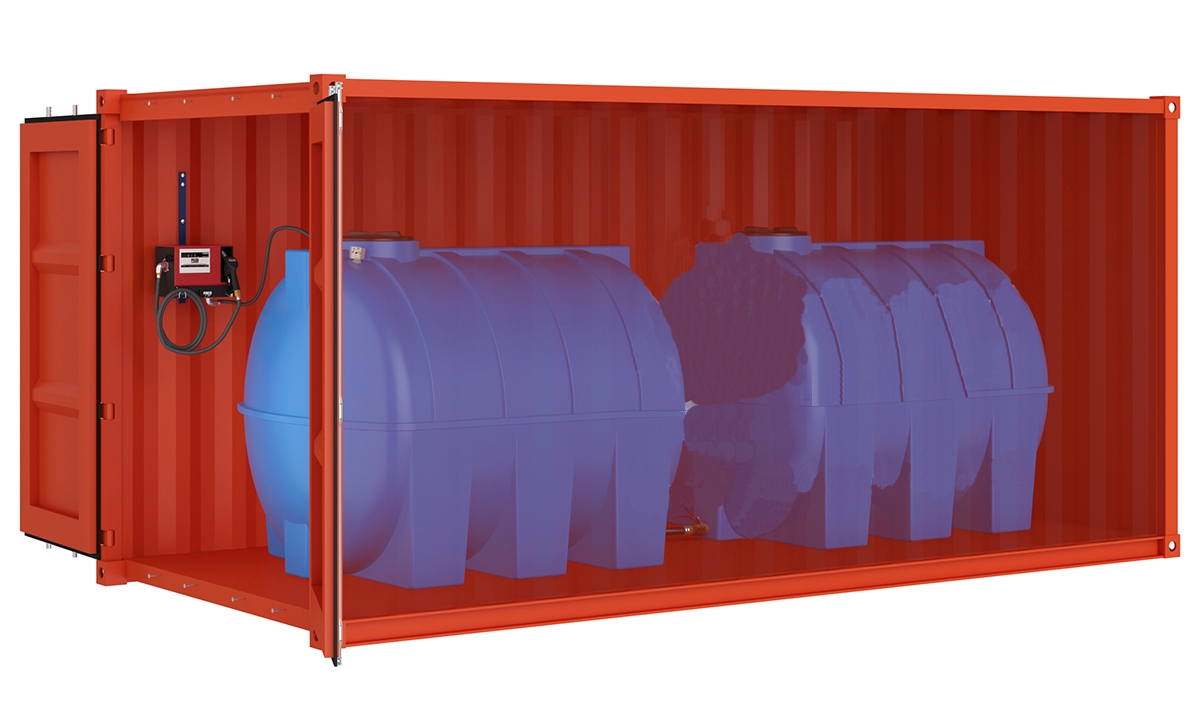

Контейнерная АЗС для заправки дизтопливом изготовлена в стандартном морском или железнодорожном контейнере на 10 или 20 футов. Характеристики Материал Полиэтилен Температура эксплуатации, °C -20°C до +60°C Напряжение, В 220/24/12 В Производительность, л/мин 56 Длина шланга, м 4 Расходомер К 33 Комплектация мини АЗС в контейнере: Наименование Количество Контейнер: 1 шт Пластиковая емкость с крышкой: 1 шт Система забора топлива: 1 шт Указатель уровня жидкости механический: 1 шт Топлираздаточная колонка с пистолетом: 1 шт Крепление топливораздаточной колонки: 1 шт Описание Данные АЗС могут быть одно-емкостными и двух-емкостными, с емкостями в горизонтальном или вертикальном исполнении. У емкостей могут быть у каждой отдельно свои топлираздаточные колонки или они могут работать по принципу сообщающегося сосуда. Контейнерная мини АЗС является самой мобильной заправкой дизельным топливом. Расчёт цены зависит от конструктива и производится в индивидуальном порядке через менеджера в течении одного часа.

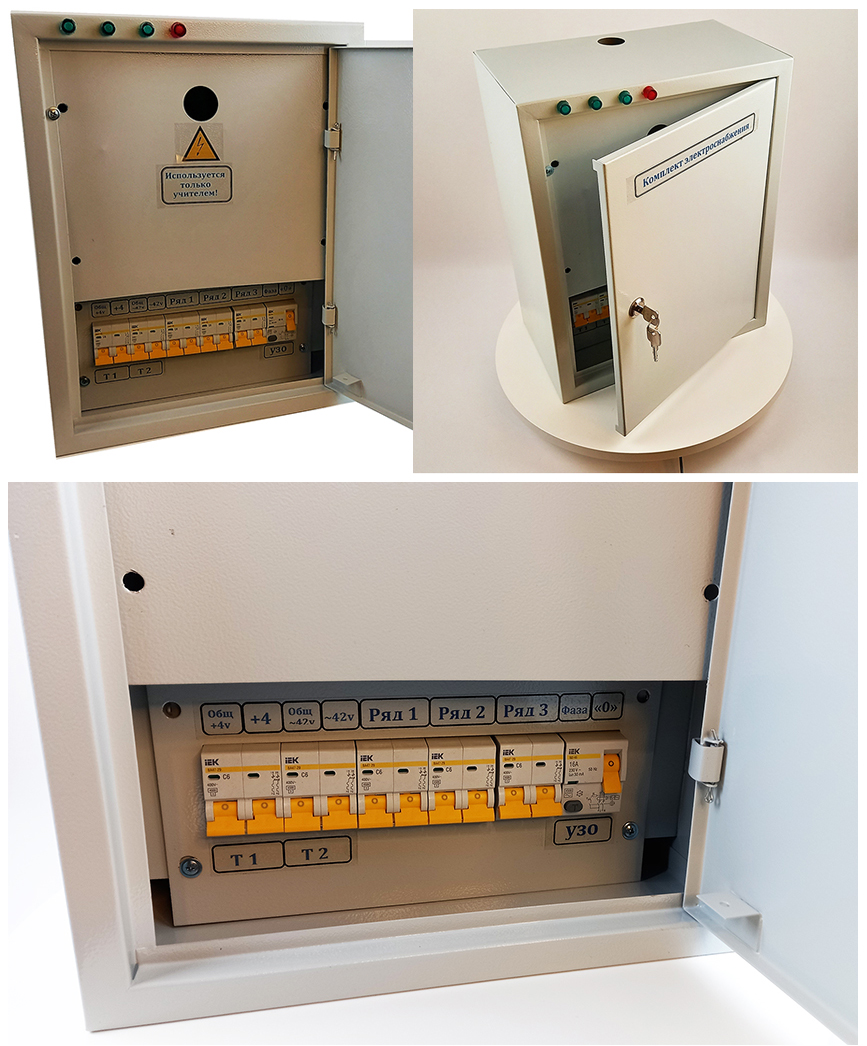

Назначение пособия Комплект электроснабжения (КЭС) предназначен как для питания ИПФ (источника питания лабораторного для фронтальных работ) с переменным напряжением 42 В, так и для подачи напряжения 4 В на каждую парту в классе без ИПФ, для проведения лабораторных работ по физике, электротехнике, химии. 2. Краткое описание В жестком металлическом корпусе КЭС собраны: - понижающий трансформатор 220/5/42 В мощностью 0,40-0,63 Ква; - три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов; - автоматических выключателей АВ1 АВ3 (двухполюсных) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп; - АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека и др; - Т1 Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В либо ~42 В. При питании потребителей от источника 4 В осуществляется двухполупериодное выпрямление выпрямительными мостами М1 М3 и подача постоянного тока непосредственно по рядам. При питании от источника ~42 В напряжение снимается непосредственно с клемм трансформатора и коммутируется универсальными элементами управления АВ1-АВ3. 3. Комплект поставки 1. Комплект Электроснабжение (КЭС) - 1 шт. 2. Паспорт - 1 шт. 3. Упаковка - 1 шт. 4. Основные технические характеристики КЭС выполнен в жестком металлическом корпусе, способном обеспечить защиту электрических элементов и монтажа от механических повреждений и доступа людей к токоведущим частям оборудования. Основные электротехнические параметры приведены в таблице № 1: Потребляемая мощность КВ-А, не более 0,40-0,63 Ква Электропитание от сети переменного тока: напряжение В, частота Гц 220+/-22 50-60 Выходное напряжение при изменении тока нагрузки: от "0" до "Мах" от источника ~42 В 42-38 От источника 4 В 4: 2,8 Максимально допустимый ток от источника: ~42 В (а) Трех линий одновременно 10 (не более 20 минут) 5 (не более 40 минут) Максимально допустимый ток от источника: 4 В (а) Трех линий одновременно 15 (не более 20 минут) 10 (не более 40 минут) Габаритные размеры в мм: Высота 390 Ширина 310 Глубина 180 Вес в граммах: 10000 5. Подготовка изделия к работе - Открыть ключом наружную дверцу и убедиться в целостности элементов управления (отсутствия сколов, трещин и т.д.) - Убедиться в надежности крепления внутренней защитной панели, при необходимости слегка подтянуть винты крепления. - Развернуть петли крепления КЭС, привернутые к задней стенке, в вертикальное положение. - Привернуть ящик КЭС к стене так, чтобы кромки труб с отходящей проводкой находились на уровне нижней кромки входного отверстия ящика КЭС (снизу). - Отходящая проводка (в трубах) должна выполняться медным многожильным проводом с облуженными концами, сечением 2,5 мм.кв. - Проводка питания к КЭС ~ 220 В должна быть выполнена в отдельной трубе. - Снять фальшпанель, закрывающую АВ 1 АВ 4; Т1 Т2. - Подключить питание КЭС: "ФАЗА" к левой верхней клемме УЗО; "О" к правой верхней клемме. - Подключить отходящие линии по рядам к клеммнику 1 и АВ1 - АВ3 соответственно схеме подключений. 6. Порядок работы Во избежание перегрузки КЭС во время работы желательно производить лабораторные работы по рядам разной энергоемкости! - открыть ключом наружную дверцу (далее в процессе работы она должна оставаться открытой). - включить тумблеры Т1 или Т2 на выбранный источник питания 4 В или ~ 42 В. - включить АВ4 "УЗО". - загорается красная лампочка наличия сети. - включить АВ1 - загорается зеленая лампочка питания 1-го ряда. - включить АВ2 - загорается зеленая лампочка питания 2-го ряда. - включить АВ3 - загорается зеленая лампочка питания 3-го ряда. КЭС готов к работе. После окончания работ отключить се АВ. 7. Техника безопасности КЭС должен эксплуатироваться в электробезопасных помещениях согласно требованиям техники безопасности. Установку, монтаж и эксплуатацию КЭСа могут производить лица, прошедшие обучение с присвоением квалификационной группе не ниже III, в соответствии с требованиями "ПТЭ". Эксплуатация КЭС при повреждении элементов защиты и управления ЗАПРЕЩЕНА. Эксплуатация КЭС с превышением параметров по току и времени, указанным в таблице № 1 ЗАПРЕЩЕНА. Эксплуатация КЭС с закрытой наружной дверцей (во избежание перегрева) ЗАПРЕЩЕНА. По окончании работы КЭС должен быть отключен от сети питания автоматическим выключателем № 4 "УЗО". Проводка для питания КЭС ~ 220 В и отходящие провода 4 В; ~ 42 В должна быть выполнена в разных трубах. К болту заземления должен быть подключен провод заземления непосредственно от щита питания. Автоматические выключатели Т1 Т2 во избежании короткого замыкания должны включаться поочередно на выбранное рабочее напряжение ~ 42 В или 4В. Одновременное включение Т1 Т2 ЗАПРЕЩЕНО! 8. Техническое обслуживание Обслуживание КЭС сводится к ежедневному осмотру элементов: коммутации (автоматических выключателей), целостности защитного стекла и провода защитного заземления. К ежемесячному обслуживанию относится проверка АВ; "УЗО" на срабатывание. Для этого необходимо при включенном питании и отключенных отходящих линиях нажать однократно кнопку Т (тест) - аппарат должен срабатывать. 9. Возможные неисправности и способы их устранения Наименование неисправности, внешнее проявление и дополнительные признаки 1. При включении АВ4 "УЗО" через 0,5-3 сек. Происходит его отключение Неисправность: Повреждение одного из диодов диодных мостов Способ устранения: Открыть защитную крышку; определить один из неисправных диодных мостов и изъять его. Восстановить схему на 2-х диодных мостах КЭС может работать и на двух диодных мостах 2. При включении АВ4 "УЗО" мгновенно происходит его отключение Повышенный пусковой ток трансформатора неисправностью не является Повторить включение 1-2 раза 10. Правила хранения КЭС может использоваться в сухих отапливаемых помещениях при температуре от +10 до +35?С и относительной влажности до 80% при температуре +25?С. Хранить комплект следует в сухом помещении с комнатной температурой (15- 25C) при относительной влажности воздуха 80 %. 11. Свидетельство о приемке Комплект соответствует техническим условиям ТУ 79 РФ 529- 03 и признан годным для эксплуатации. Дата выпуска "______" _______________ 20 ____г. 12. Гарантийные обязательства Предприятие- изготовитель гарантирует соответствие комплекта требованиям ТУ при соблюдении условий эксплуатации, транспортировки и хранения. Срок гарантии - 1 (один) год со дня ввода комплекта в эксплуатацию.

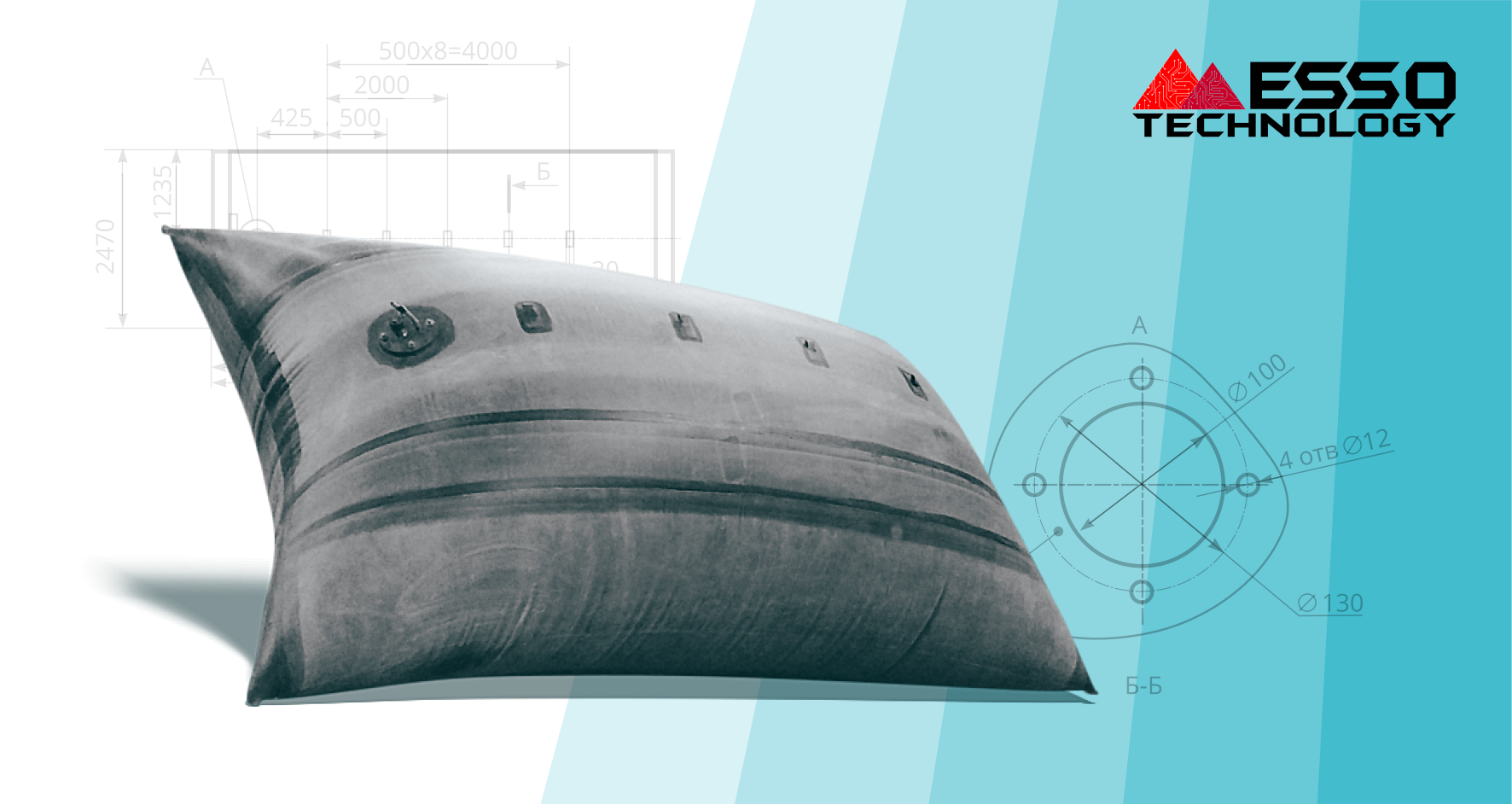

Оболочки азотной защиты трансформаторов ОАЗТ и оболочки защиты трансформаторов ОЗТ ТУ 3830505356-94 предназначены для защиты масла в трансформаторах от окисления и увлажнения при температуре от - 60 до +85 С Изготовление ОАЗТ и ОЗТ по размерам и чертежам заказчика. Оболочки защитные ОЗТ № Наименование 1 Оболочка защитная ОАЗТ 3,5 * 2,75 2 Оболочка защитная ОАЗТ 3,8 * 2,8 3 Оболочка защитная ОАЗТ 4,0 * 2,6 4 Оболочка защитная ОАЗТ 4,0 * 3,0 5 Оболочка защитная ОЗТ 1,8 * 1,1 6 Оболочка защитная ОЗТ 2,1 * 1,2 7 Оболочка защитная ОЗТ 2,8 * 1,1 8 Оболочка защитная ОЗТ 3,8 * 1,5 9 Оболочка защитная ОЗТ 7,2 * 2,0 10 Оболочка защитная ОЗТ - 3,2 * 1,2 11 Оболочка защитная ОЗТ - 3,3 * 1,5 12 Оболочка защитная ОЗТ - 3,3 * 2,0 13 Оболочка защитная ОЗТ - 3,3 * 2,5 14 Оболочка защитная ОЗТ - 3,5 * 2,0 15 Оболочка защитная ОЗТ - 3,8 * 2,0 16 Оболочка защитная ОЗТ - 3,9 * 1,5 17 Оболочка защитная ОЗТ - 4,1 * 2,0 18 Оболочка защитная ОЗТ - 4,2 * 2,0 19 Оболочка защитная ОЗТ - 4,2 * 2,5 20 Оболочка защитная ОЗТ - 4,5 * 1,5 21 Оболочка защитная ОЗТ - 4,5 * 2,0 22 Оболочка защитная ОЗТ - 4,5 * 2,5 23 Оболочка защитная ОЗТ - 4,8 * 2,5 24 Оболочка защитная ОЗТ - 4,9 * 2,0 25 Оболочка защитная ОЗТ - 5,2 * 2,5 26 Оболочка защитная ОЗТ - 5,7 * 1,5 27 Оболочка защитная ОЗТ - 5,7 * 2,5 28 Оболочка защитная ОЗТ - 6,2 * 2,5 29 Оболочка защитная ОЗТ - 6,7* 2,5

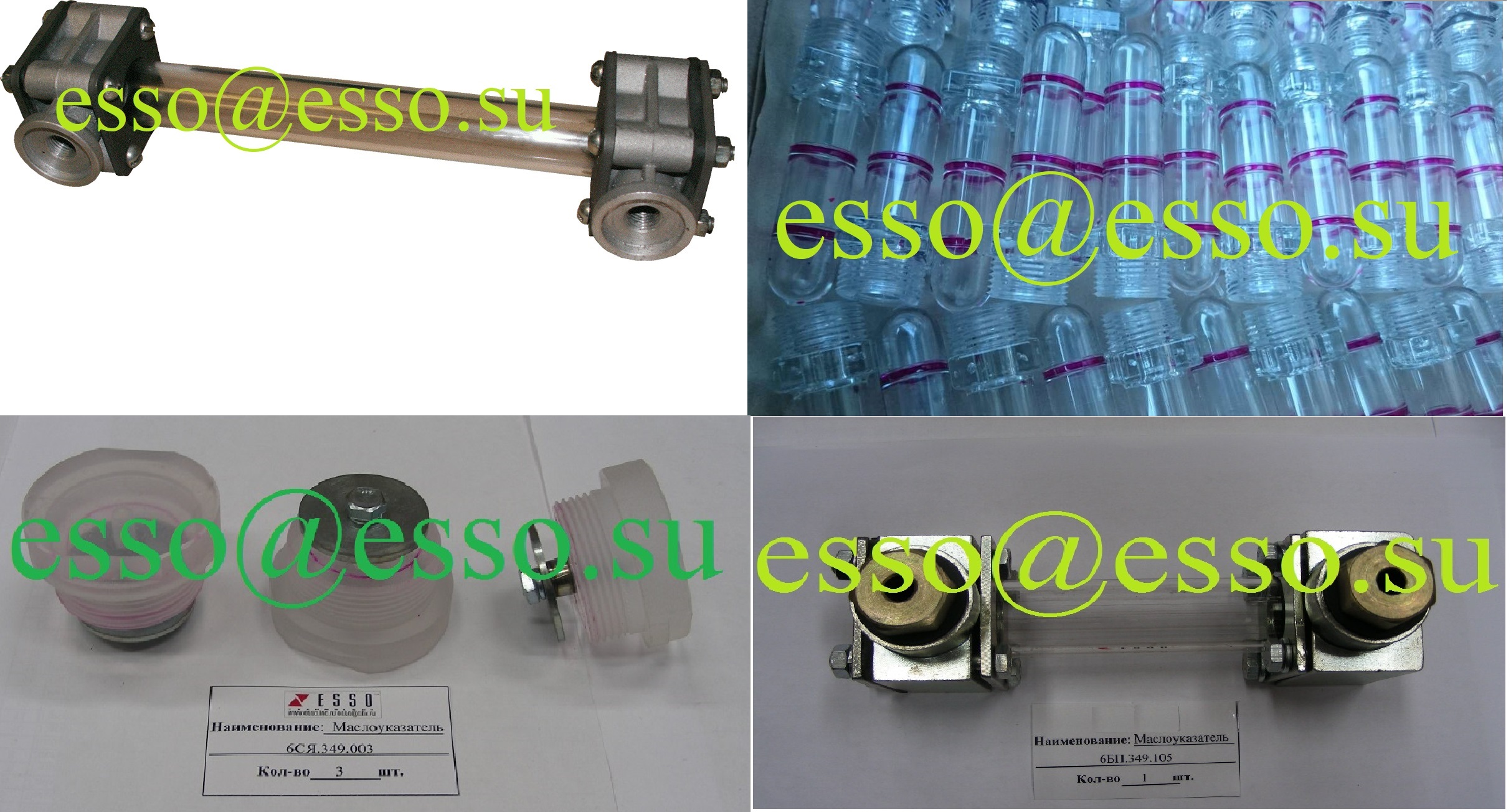

Для контроля уровня масла в выключателе ВК-10 ВКЭ-10 ВКЭ-М-10, ВМП, ВМПЭ, ВПМ, С-35, ВТ-35, МКП-35, МКП-110, У-110, У-220, ВМТ в полюсе установлен маслоуказатель, который представляет собой маслоуказательное стекло разных конструкций и исполнений. Так же возможно изготовление под заказа по размерам и чертежам заказчиков Указатель (стекло) 8КА.441.032 трубка 8БП.724.004 трубка 8КА.724.001 трубка 8КА.724.009 трубка 8БП.724.124 трубка 8БП.724.124-01 трубка 8БП.724.124-02 трубка 8БП.724.124-03 трубка 8БП.724.125 трубка 8БП.771.213 трубка 8БП.771.213-01 трубка 8БП.771.213-02 трубка 8СЯ.771.130 трубка 8ЛЖ.771.000 маслоуказатель 6СЯ.349.003 маслоуказатель 6БП.349.008 маслоуказатель 6БП.349.105 маслоуказатель 6ЛЖ.349.001

Кольцо запорное РИГФ.753615.002 Кольцо запорное РИГФ.753615.002-02 Кольцо запорное РИГФ.753615.002-04 Кольцо запорное РИЖФ.753613.009-01 Блок управления РИЖФ.468332.001 Рычаг для ручного включения РИЖФ.303671.025 Рым-болт РИЖФ.751857.002 2 Жгут РИЖФ.685622.107 Камера дугогасительная КДВ-5-10-20/1000 Камера дугогасительная РИЖФ.686484.026 Камера дугогасительная РИЖФ.686484.026-01 Мотор-редуктор РИЖФ.303261.005 Блок-контакт БКМ 5БК.559.051-04 Электромагнит включение РИЖФ.677112.008 220В, 50Гц Катушка РИЖФ.685442.002 Катушка РИЖФ.685442.006 Катушка РИЖФ.685442.008 Вилка соединение 2РТТ48КПН20Ш28В Счетчик импульсов СИ-206-1 УХЛ4 110В

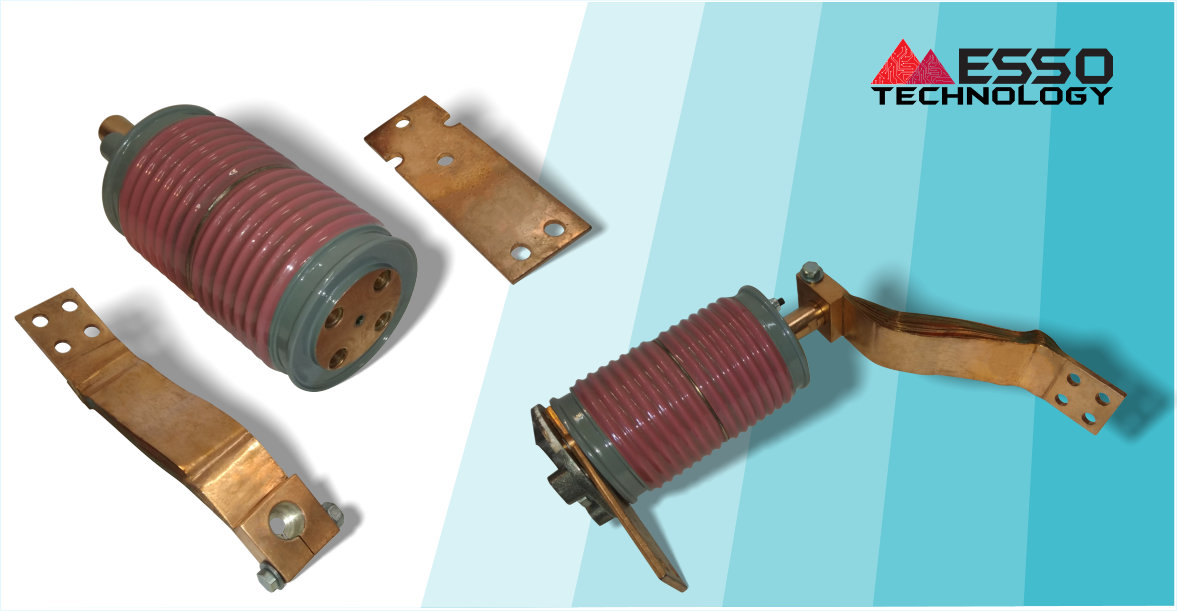

Дугогасительные вакуумные камеры предназначена для работы в вакуумных выключателях переменного тока частотой 50 Гц, номинальным напряжением 10 кВ. Вакуумные дугогасительные камеры 1. КДВБ-10-12,5/630 УХЛ2 2. КДВА-10-20/1600 УХЛ2 3. КДВ-10-20/1000 УХЛ2 4. КДВН-10-20/1000 УХЛ2 5. КДВА3-10-31,5/3150 УХЛ2 6. КДВА3-10-31,5/1600 УХЛ2 7. КДВА-10-40/3150 УХЛ2 8. КДВН-10-5/400 УХЛ2.1 9. КДВН-10-5/400 УХЛ2-1 10.КДВН-10-5/400 УХЛ2-2 Мы можем также предложить вам современные аналоги вакуумных дугогасительных камер выпускавшихся ранее различными предприятиями: КДВ-10-20/630 КДВ-10-20/630-1600 КДВ-10-20/1600 КДВ-10-31,5/630-1600 КДВ-10-31,5/1600 КДВХ-10-12,5/630 КДВХ-10-10/630 КДВХ-10-20/1600 КДВХ-10-31,5/1600 КДВХ-10-40/1600 КДВХ3(4)-10-20/1600 КДВХ3-10-20/1600 КДВХ4-10-31,5/1600 КДВ-10-40/3150 КДВА2-10-20/1000 КДВА5-10-20/1000-1600 КДВ-10-5/400 КДВ2-10-5/400 КДВ-21 КДВ-21 I, II (МРТУ-II ЮХ3.393.008ТУ) КДВ-35-25/1600

Для контроля уровня масла в выключателе ВК-10 ВКЭ-10 ВКЭ-М-10, ВМП, ВМПЭ, ВПМ, С-35, ВТ-35, МКП-35, МКП-110, У-110, У-220, ВМТ в полюсе установлен маслоуказатель, который представляет собой маслоуказательное стекло маслоуказаетль 6БП.349.008 маслоуказаетль 6БП.349.105 маслоуказаетль 6СЯ.349.003 маслоуказатель 6ЛЖ.349.001 маслоуказатель 8КА.441.032 трубка 8БП.724.004 трубка 8КА.724.001 трубка 8КА.724.009 трубка 8БП.724.124 трубка 8БП.724.124-01 трубка 8БП.724.124-02 трубка 8БП.724.124-03 трубка 8БП.724.125 трубка 8БП.771.213 трубка 8БП.771.213-01 трубка 8БП.771.213-02 трубка 8СЯ.771.130 трубка 8ЛЖ.771.000 всегда в наличии

реле РТМ реле РТВ реле РЭ реле АПВ реле РНВ реле ТЭО катушка ЭО катушка ЭВ кнопки управления включения и выключения клемная колодка для привода ПП-67 ПП.18.000А зуб зацепа к ПП-67 шестерня взвода к ПП-67 удерживающая собачка к ПП-67 механизм свободного расцепления к ПП-67 муфта к приводу ПП-67 редуктор к приводу ПП-67 рабочая пружина к ПП-67 подшипник к ПП-67

вся номенклатура зип для ремонта трансформаторов серии ТМ, возможно изготовление узлов и деталей по скизам и чертежам заказчика переключатели трехфазные реечные серии ПТРЛ Переключатели ПТРЛ ТМ-25; -40 Imax=5А пять фаз Переключатели ПТРЛ ТМ-63; -100; -160 Imax=16А пять фаз Переключатели ПТРЛ ТМ-250 Imax=25А шесть фаз Переключатели ПТРЛ ТМ-400; -630; -1000 Imax=95А шесть фаз головка переключателя в сборе Ввод ВН трансформатора к ТМ 25-1000 кВА Ввод НН трансформатора к ТМ 25-160 кВА Ввод НН трансформатора к ТМ 250 кВА Ввод НН трансформатора к ТМ 400 кВА Ввод НН трансформатора к ТМ 630 кВА Ввод НН трансформатора к ТМ 1000 кВА Гайка М12 (материал ЛС 59-1) ГОСТ 5916-70 Гайка М16 (материал ЛС 59-1) ГОСТ 5916-70 Гайка М20х1,5 (материал ЛС 59-1) ГОСТ 5916-70 Гайка М27х1,5 (материал ЛС 59-1) ГОСТ 5916-70 Гайка М33х2,0 (материал ЛС 59-1) ГОСТ 5916-70

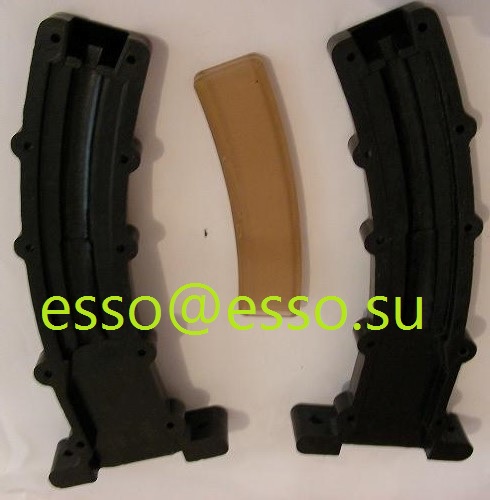

РК №2 для ВН-16,ВНР ВНП Ремонтный комплект №2 для выключателя нагрузки ВН-16, служащего для включения и выключения высоковольтных электрических цепей (6-10)кВ небольшой мощности при нагрузке 400А. В этот комплект входит: 3 дугогасительные камеры с вкладышами в сборе. дугогасительные камеры ТБИЛ.731353.001 Вкладыш к дугогасительной камере ТБИЛ.731323.001 Дугогасительный нож ТБИЛ.304.121.003 Дугогасительный контакт ТБИЛ.685.175.001 Тяга ВЕЮИ.304.591.006
