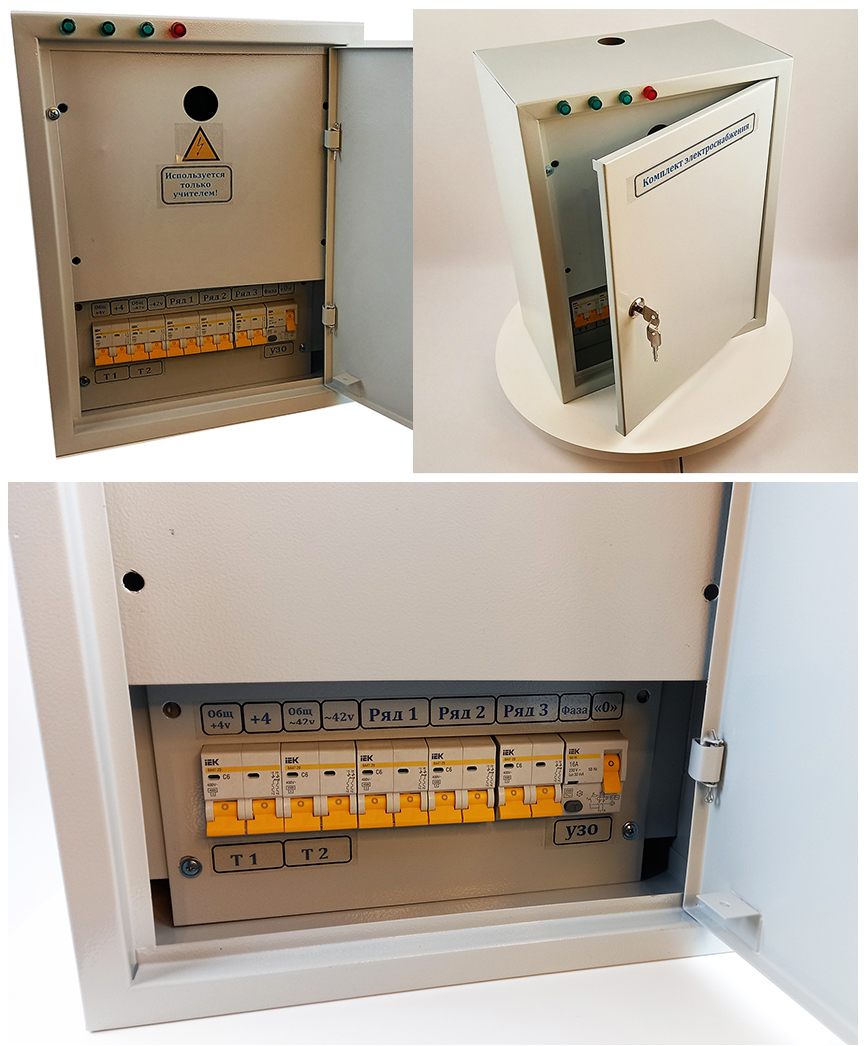

Назначение пособия Комплект электроснабжения (КЭС) предназначен как для питания ИПФ (источника питания лабораторного для фронтальных работ) с переменным напряжением 42 В, так и для подачи напряжения 4 В на каждую парту в классе без ИПФ, для проведения лабораторных работ по физике, электротехнике, химии. 2. Краткое описание В жестком металлическом корпусе КЭС собраны: - понижающий трансформатор 220/5/42 В мощностью 0,40-0,63 Ква; - три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов; - автоматических выключателей АВ1 АВ3 (двухполюсных) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп; - АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека и др; - Т1 Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В либо ~42 В. При питании потребителей от источника 4 В осуществляется двухполупериодное выпрямление выпрямительными мостами М1 М3 и подача постоянного тока непосредственно по рядам. При питании от источника ~42 В напряжение снимается непосредственно с клемм трансформатора и коммутируется универсальными элементами управления АВ1-АВ3. 3. Комплект поставки 1. Комплект Электроснабжение (КЭС) - 1 шт. 2. Паспорт - 1 шт. 3. Упаковка - 1 шт. 4. Основные технические характеристики КЭС выполнен в жестком металлическом корпусе, способном обеспечить защиту электрических элементов и монтажа от механических повреждений и доступа людей к токоведущим частям оборудования. Основные электротехнические параметры приведены в таблице № 1: Потребляемая мощность КВ-А, не более 0,40-0,63 Ква Электропитание от сети переменного тока: напряжение В, частота Гц 220+/-22 50-60 Выходное напряжение при изменении тока нагрузки: от "0" до "Мах" от источника ~42 В 42-38 От источника 4 В 4: 2,8 Максимально допустимый ток от источника: ~42 В (а) Трех линий одновременно 10 (не более 20 минут) 5 (не более 40 минут) Максимально допустимый ток от источника: 4 В (а) Трех линий одновременно 15 (не более 20 минут) 10 (не более 40 минут) Габаритные размеры в мм: Высота 390 Ширина 310 Глубина 180 Вес в граммах: 10000 5. Подготовка изделия к работе - Открыть ключом наружную дверцу и убедиться в целостности элементов управления (отсутствия сколов, трещин и т.д.) - Убедиться в надежности крепления внутренней защитной панели, при необходимости слегка подтянуть винты крепления. - Развернуть петли крепления КЭС, привернутые к задней стенке, в вертикальное положение. - Привернуть ящик КЭС к стене так, чтобы кромки труб с отходящей проводкой находились на уровне нижней кромки входного отверстия ящика КЭС (снизу). - Отходящая проводка (в трубах) должна выполняться медным многожильным проводом с облуженными концами, сечением 2,5 мм.кв. - Проводка питания к КЭС ~ 220 В должна быть выполнена в отдельной трубе. - Снять фальшпанель, закрывающую АВ 1 АВ 4; Т1 Т2. - Подключить питание КЭС: "ФАЗА" к левой верхней клемме УЗО; "О" к правой верхней клемме. - Подключить отходящие линии по рядам к клеммнику 1 и АВ1 - АВ3 соответственно схеме подключений. 6. Порядок работы Во избежание перегрузки КЭС во время работы желательно производить лабораторные работы по рядам разной энергоемкости! - открыть ключом наружную дверцу (далее в процессе работы она должна оставаться открытой). - включить тумблеры Т1 или Т2 на выбранный источник питания 4 В или ~ 42 В. - включить АВ4 "УЗО". - загорается красная лампочка наличия сети. - включить АВ1 - загорается зеленая лампочка питания 1-го ряда. - включить АВ2 - загорается зеленая лампочка питания 2-го ряда. - включить АВ3 - загорается зеленая лампочка питания 3-го ряда. КЭС готов к работе. После окончания работ отключить се АВ. 7. Техника безопасности КЭС должен эксплуатироваться в электробезопасных помещениях согласно требованиям техники безопасности. Установку, монтаж и эксплуатацию КЭСа могут производить лица, прошедшие обучение с присвоением квалификационной группе не ниже III, в соответствии с требованиями "ПТЭ". Эксплуатация КЭС при повреждении элементов защиты и управления ЗАПРЕЩЕНА. Эксплуатация КЭС с превышением параметров по току и времени, указанным в таблице № 1 ЗАПРЕЩЕНА. Эксплуатация КЭС с закрытой наружной дверцей (во избежание перегрева) ЗАПРЕЩЕНА. По окончании работы КЭС должен быть отключен от сети питания автоматическим выключателем № 4 "УЗО". Проводка для питания КЭС ~ 220 В и отходящие провода 4 В; ~ 42 В должна быть выполнена в разных трубах. К болту заземления должен быть подключен провод заземления непосредственно от щита питания. Автоматические выключатели Т1 Т2 во избежании короткого замыкания должны включаться поочередно на выбранное рабочее напряжение ~ 42 В или 4В. Одновременное включение Т1 Т2 ЗАПРЕЩЕНО! 8. Техническое обслуживание Обслуживание КЭС сводится к ежедневному осмотру элементов: коммутации (автоматических выключателей), целостности защитного стекла и провода защитного заземления. К ежемесячному обслуживанию относится проверка АВ; "УЗО" на срабатывание. Для этого необходимо при включенном питании и отключенных отходящих линиях нажать однократно кнопку Т (тест) - аппарат должен срабатывать. 9. Возможные неисправности и способы их устранения Наименование неисправности, внешнее проявление и дополнительные признаки 1. При включении АВ4 "УЗО" через 0,5-3 сек. Происходит его отключение Неисправность: Повреждение одного из диодов диодных мостов Способ устранения: Открыть защитную крышку; определить один из неисправных диодных мостов и изъять его. Восстановить схему на 2-х диодных мостах КЭС может работать и на двух диодных мостах 2. При включении АВ4 "УЗО" мгновенно происходит его отключение Повышенный пусковой ток трансформатора неисправностью не является Повторить включение 1-2 раза 10. Правила хранения КЭС может использоваться в сухих отапливаемых помещениях при температуре от +10 до +35?С и относительной влажности до 80% при температуре +25?С. Хранить комплект следует в сухом помещении с комнатной температурой (15- 25C) при относительной влажности воздуха 80 %. 11. Свидетельство о приемке Комплект соответствует техническим условиям ТУ 79 РФ 529- 03 и признан годным для эксплуатации. Дата выпуска "______" _______________ 20 ____г. 12. Гарантийные обязательства Предприятие- изготовитель гарантирует соответствие комплекта требованиям ТУ при соблюдении условий эксплуатации, транспортировки и хранения. Срок гарантии - 1 (один) год со дня ввода комплекта в эксплуатацию.

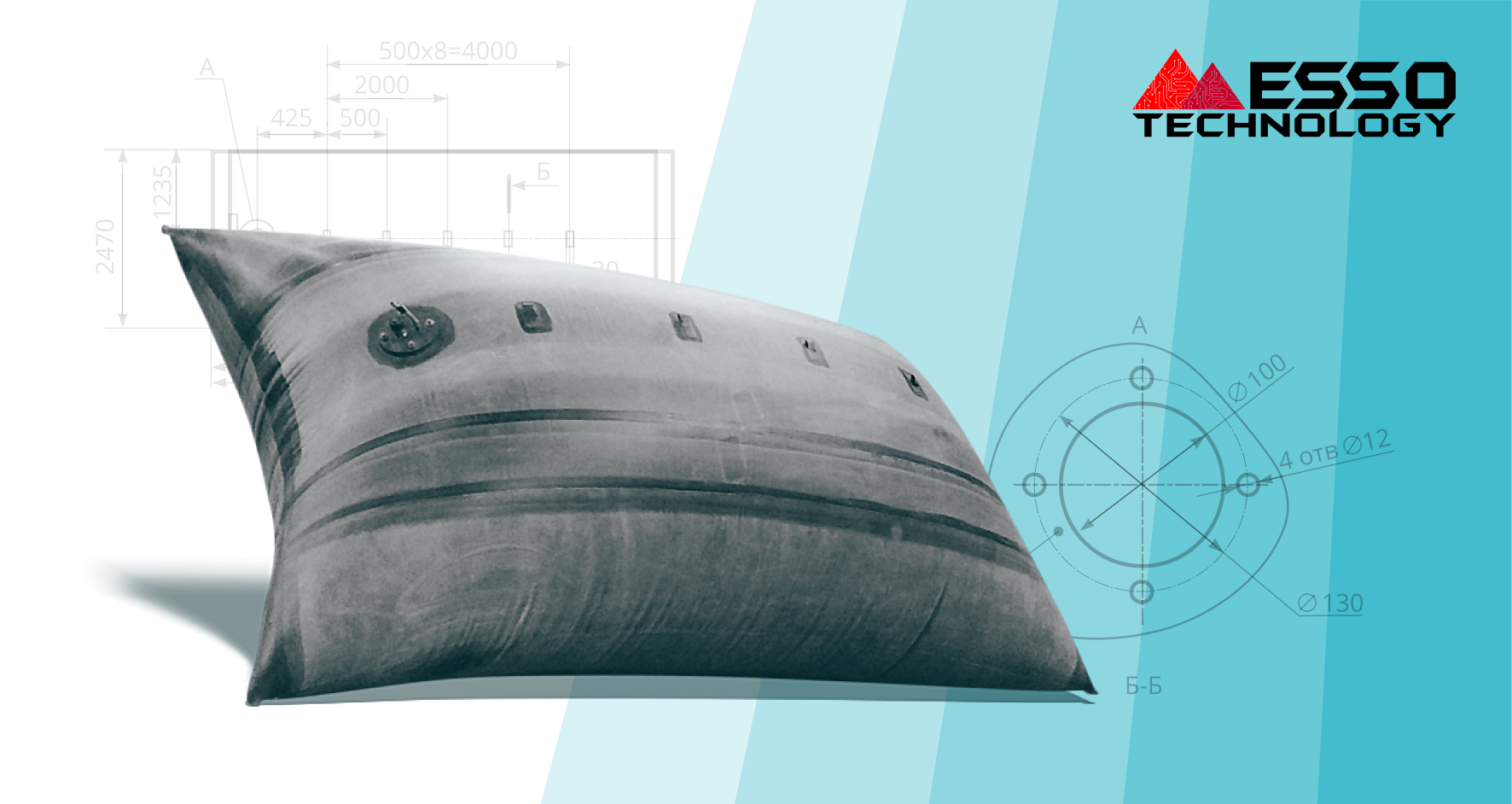

Оболочки азотной защиты трансформаторов ОАЗТ и оболочки защиты трансформаторов ОЗТ ТУ 3830505356-94 предназначены для защиты масла в трансформаторах от окисления и увлажнения при температуре от - 60 до +85 С Изготовление ОАЗТ и ОЗТ по размерам и чертежам заказчика. Оболочки защитные ОЗТ № Наименование 1 Оболочка защитная ОАЗТ 3,5 * 2,75 2 Оболочка защитная ОАЗТ 3,8 * 2,8 3 Оболочка защитная ОАЗТ 4,0 * 2,6 4 Оболочка защитная ОАЗТ 4,0 * 3,0 5 Оболочка защитная ОЗТ 1,8 * 1,1 6 Оболочка защитная ОЗТ 2,1 * 1,2 7 Оболочка защитная ОЗТ 2,8 * 1,1 8 Оболочка защитная ОЗТ 3,8 * 1,5 9 Оболочка защитная ОЗТ 7,2 * 2,0 10 Оболочка защитная ОЗТ - 3,2 * 1,2 11 Оболочка защитная ОЗТ - 3,3 * 1,5 12 Оболочка защитная ОЗТ - 3,3 * 2,0 13 Оболочка защитная ОЗТ - 3,3 * 2,5 14 Оболочка защитная ОЗТ - 3,5 * 2,0 15 Оболочка защитная ОЗТ - 3,8 * 2,0 16 Оболочка защитная ОЗТ - 3,9 * 1,5 17 Оболочка защитная ОЗТ - 4,1 * 2,0 18 Оболочка защитная ОЗТ - 4,2 * 2,0 19 Оболочка защитная ОЗТ - 4,2 * 2,5 20 Оболочка защитная ОЗТ - 4,5 * 1,5 21 Оболочка защитная ОЗТ - 4,5 * 2,0 22 Оболочка защитная ОЗТ - 4,5 * 2,5 23 Оболочка защитная ОЗТ - 4,8 * 2,5 24 Оболочка защитная ОЗТ - 4,9 * 2,0 25 Оболочка защитная ОЗТ - 5,2 * 2,5 26 Оболочка защитная ОЗТ - 5,7 * 1,5 27 Оболочка защитная ОЗТ - 5,7 * 2,5 28 Оболочка защитная ОЗТ - 6,2 * 2,5 29 Оболочка защитная ОЗТ - 6,7* 2,5

Кольцо запорное РИГФ.753615.002 Кольцо запорное РИГФ.753615.002-02 Кольцо запорное РИГФ.753615.002-04 Кольцо запорное РИЖФ.753613.009-01 Блок управления РИЖФ.468332.001 Рычаг для ручного включения РИЖФ.303671.025 Рым-болт РИЖФ.751857.002 2 Жгут РИЖФ.685622.107 Камера дугогасительная КДВ-5-10-20/1000 Камера дугогасительная РИЖФ.686484.026 Камера дугогасительная РИЖФ.686484.026-01 Мотор-редуктор РИЖФ.303261.005 Блок-контакт БКМ 5БК.559.051-04 Электромагнит включение РИЖФ.677112.008 220В, 50Гц Катушка РИЖФ.685442.002 Катушка РИЖФ.685442.006 Катушка РИЖФ.685442.008 Вилка соединение 2РТТ48КПН20Ш28В Счетчик импульсов СИ-206-1 УХЛ4 110В

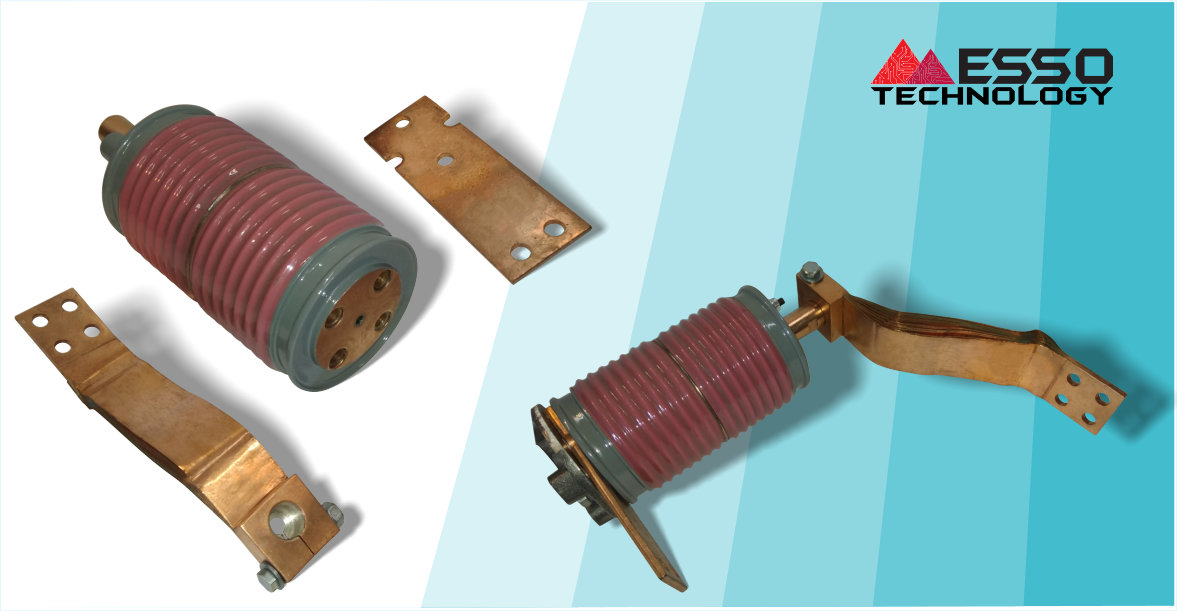

Дугогасительные вакуумные камеры предназначена для работы в вакуумных выключателях переменного тока частотой 50 Гц, номинальным напряжением 10 кВ. Вакуумные дугогасительные камеры 1. КДВБ-10-12,5/630 УХЛ2 2. КДВА-10-20/1600 УХЛ2 3. КДВ-10-20/1000 УХЛ2 4. КДВН-10-20/1000 УХЛ2 5. КДВА3-10-31,5/3150 УХЛ2 6. КДВА3-10-31,5/1600 УХЛ2 7. КДВА-10-40/3150 УХЛ2 8. КДВН-10-5/400 УХЛ2.1 9. КДВН-10-5/400 УХЛ2-1 10.КДВН-10-5/400 УХЛ2-2 Мы можем также предложить вам современные аналоги вакуумных дугогасительных камер выпускавшихся ранее различными предприятиями: КДВ-10-20/630 КДВ-10-20/630-1600 КДВ-10-20/1600 КДВ-10-31,5/630-1600 КДВ-10-31,5/1600 КДВХ-10-12,5/630 КДВХ-10-10/630 КДВХ-10-20/1600 КДВХ-10-31,5/1600 КДВХ-10-40/1600 КДВХ3(4)-10-20/1600 КДВХ3-10-20/1600 КДВХ4-10-31,5/1600 КДВ-10-40/3150 КДВА2-10-20/1000 КДВА5-10-20/1000-1600 КДВ-10-5/400 КДВ2-10-5/400 КДВ-21 КДВ-21 I, II (МРТУ-II ЮХ3.393.008ТУ) КДВ-35-25/1600

Для контроля уровня масла в выключателе ВК-10 ВКЭ-10 ВКЭ-М-10, ВМП, ВМПЭ, ВПМ, С-35, ВТ-35, МКП-35, МКП-110, У-110, У-220, ВМТ в полюсе установлен маслоуказатель, который представляет собой маслоуказательное стекло маслоуказаетль 6БП.349.008 маслоуказаетль 6БП.349.105 маслоуказаетль 6СЯ.349.003 маслоуказатель 6ЛЖ.349.001 маслоуказатель 8КА.441.032 трубка 8БП.724.004 трубка 8КА.724.001 трубка 8КА.724.009 трубка 8БП.724.124 трубка 8БП.724.124-01 трубка 8БП.724.124-02 трубка 8БП.724.124-03 трубка 8БП.724.125 трубка 8БП.771.213 трубка 8БП.771.213-01 трубка 8БП.771.213-02 трубка 8СЯ.771.130 трубка 8ЛЖ.771.000 всегда в наличии

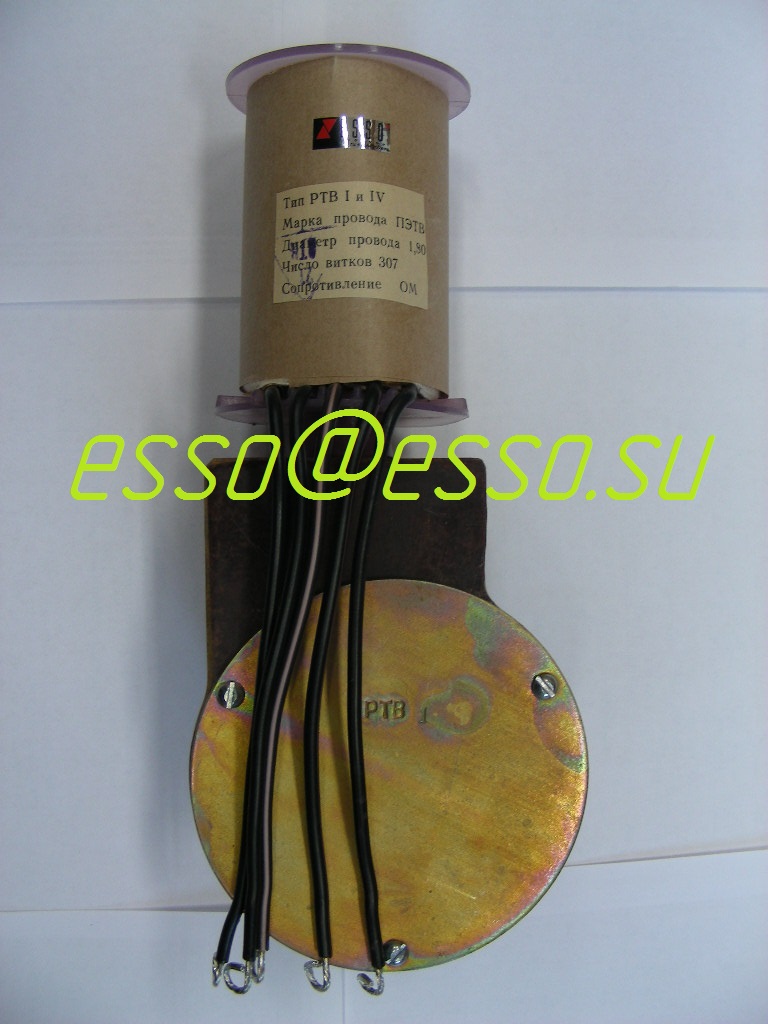

реле РТМ реле РТВ реле РЭ реле АПВ реле РНВ реле ТЭО катушка ЭО катушка ЭВ кнопки управления включения и выключения клемная колодка для привода ПП-67 ПП.18.000А зуб зацепа к ПП-67 шестерня взвода к ПП-67 удерживающая собачка к ПП-67 механизм свободного расцепления к ПП-67 муфта к приводу ПП-67 редуктор к приводу ПП-67 рабочая пружина к ПП-67 подшипник к ПП-67

вся номенклатура зип для ремонта трансформаторов серии ТМ, возможно изготовление узлов и деталей по скизам и чертежам заказчика переключатели трехфазные реечные серии ПТРЛ Переключатели ПТРЛ ТМ-25; -40 Imax=5А пять фаз Переключатели ПТРЛ ТМ-63; -100; -160 Imax=16А пять фаз Переключатели ПТРЛ ТМ-250 Imax=25А шесть фаз Переключатели ПТРЛ ТМ-400; -630; -1000 Imax=95А шесть фаз головка переключателя в сборе Ввод ВН трансформатора к ТМ 25-1000 кВА Ввод НН трансформатора к ТМ 25-160 кВА Ввод НН трансформатора к ТМ 250 кВА Ввод НН трансформатора к ТМ 400 кВА Ввод НН трансформатора к ТМ 630 кВА Ввод НН трансформатора к ТМ 1000 кВА Гайка М12 (материал ЛС 59-1) ГОСТ 5916-70 Гайка М16 (материал ЛС 59-1) ГОСТ 5916-70 Гайка М20х1,5 (материал ЛС 59-1) ГОСТ 5916-70 Гайка М27х1,5 (материал ЛС 59-1) ГОСТ 5916-70 Гайка М33х2,0 (материал ЛС 59-1) ГОСТ 5916-70

РК №2 для ВН-16,ВНР ВНП Ремонтный комплект №2 для выключателя нагрузки ВН-16, служащего для включения и выключения высоковольтных электрических цепей (6-10)кВ небольшой мощности при нагрузке 400А. В этот комплект входит: 3 дугогасительные камеры с вкладышами в сборе. дугогасительные камеры ТБИЛ.731353.001 Вкладыш к дугогасительной камере ТБИЛ.731323.001 Дугогасительный нож ТБИЛ.304.121.003 Дугогасительный контакт ТБИЛ.685.175.001 Тяга ВЕЮИ.304.591.006

Прокладка 8ВЩ.371.038.01 Прокладка 8ВЩ.371.038.02 Прокладка 8ВЩ.371.038.03 Прокладка 8ВЩ.371.038.04 Прокладка 8ВЩ.371.038.05 Прокладка 8ВЩ.371.046-01 Прокладка 8ВЩ.371.046-02 Прокладка 8ВЩ.371.061 Прокладка 8ВЩ.371.100.01 Прокладка 8ВЩ.371.100.02 Прокладка 8ВЩ.371.100.03

РТИ для ж/д транспорта 1.буфер 8ФБ.287.001 2.уплотнение 8ФБ.372.000 3.уплотнение 8ФБ.372.001 4.уплотнение 8ФБ.372.002 5.уплотнение 8ФБ.372.003 6.уплотнение 8ФБ.372.004 7.уплотнение 8ФБ.372.006 8.уплотнение 8ФБ.372.007 9.уплотнение 8ФБ.372.008 10.уплотнение 8ФБ.372.009 11.уплотнение 8ФБ.372.010 12.уплотнение 8ФБ.372.011 13.уплотнение 8ФБ.372.012 14.уплотнение 8ФБ.372.013 15.уплотнение 8ФБ.372.014
